名
稱
|
型 號
|
進出口徑
|
流量
(m3/h)
|
揚程
(m)
|
吸程
(m)
|
最大允許通過顆粒φ(mm)
|
最大供氣壓(kgf/cm2)
|
氣
動
隔
膜
泵
|
QBY-10
|
10
|
0.8
|
50
|
5
|
1
|
2-7
|
QBY-15
|
15
|
1
|
50
|
5
|
1
|
2-7
|
QBY-25
|
25
|
2.4
|
50
|
7
|
2.5
|
2-7
|
QBY-40
|
40
|
8
|
50
|
7
|
4.5
|
2-7
|
QBY-50
|
50
|
12
|
50
|
7
|
8
|
2-7
|
QBY-65
|
65
|
16
|
50
|
7
|
8
|
2-7
|
QBY-80
|
80
|
24
|
50
|
7
|
10
|
2-7
|
QBY-100
|
100
|
30
|
50
|
7
|
10
|
2-7
|

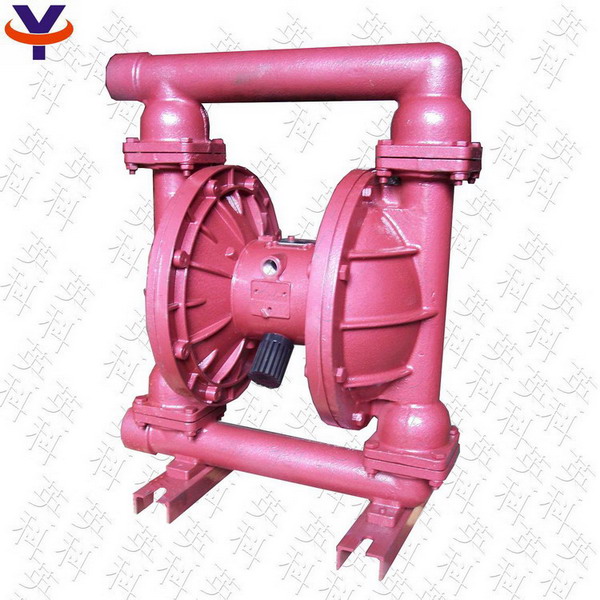

QBY壓濾機氣動隔膜泵工作原理
在隔膜泵的兩個對稱工作腔中，各裝有一塊有彈性的隔膜6，聯桿將兩塊隔膜結成一體，壓縮空氣從泵的進氣接頭1進入配氣閥3后，推動兩個工作腔內的隔膜，驅使聯桿聯接的兩塊隔膜同步運動。與此同時，另一工作腔中的氣體則從隔膜的背后排出泵外。一旦到達行程終點。配氣機構則自動地將壓縮空氣引入另一個工作腔，推動隔膜朝相反方向運動，這樣就形成了兩個隔膜的同步往復運動。每個工作腔中設置有兩個單向球閥4，隔膜的往復運動，造成工作腔內容積的改變，迫使兩個單向球閥交替地開啟和關閉，從而將液體連續地吸入和排出。
1、氣動隔膜泵振動極其輕微，一般情況可不裝底腳螺栓。
2、如壓縮空氣有臟物進入，將會影響泵的正常啟動，建議用戶加裝氣動三聯件。
3、更換隔膜時，須將泵內腕連桿，鉛套清洗干凈，并不要損壞白色四氟密封圈，按原樣裝好，即可使用。
4、在抽吸易凍結的介質時，應在泵的進口處裝閥門，當停止用泵時，先將該閥關閉，然后再開泵數分鐘，將泵體介質排凈為止以免造成下次開泵困難。
QBY壓濾機氣動隔膜泵訂貨參考
1.隔膜泵名稱（氣動隔膜泵、電動隔膜泵）;
2.隔膜泵型號（QBY1、QBY2、QBY3、QBK、DBY、XDBY）;
3.隔膜泵材質（鑄鐵、鋁合金、不銹鋼、工程塑料）;
4.隔膜泵規格（DN10-100）;
5.隔膜泵流量（0.8-30m3/h）;
6.隔膜泵揚程（0-50m）;
7.隔膜泵適用介質（污水、污物、清水及帶腐蝕性介質等）;
8.隔膜泵介質溫度（-10-150度）;
9.隔膜泵連接方式（法蘭、絲口）;
10.隔膜泵驅動方式（氣動、電動）;
11.隔膜泵功率（0.55-5.5KW） ;
