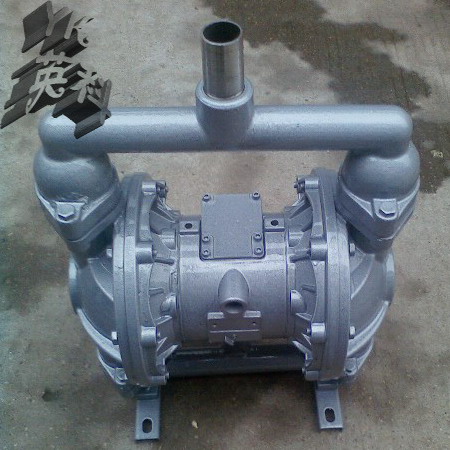

QBK氣動鋁合金泵型號說明
實例QBK-25LF4
QBK表示第三代新型氣動隔膜泵
25表示口徑
L表示鋁合金
F4表示隔膜是四氟
常規是丁晴隔膜
QBK氣動鋁合金泵隔膜材料
1.橡膠隔膜以天然橡膠模壓而成，橡膠內加入人造添加劑以提高隔膜的抗化學性和彎曲性能。
2.在壓橡膠隔膜時，橡膠內安置了一種尼龍編織網以分散應力從而強化隔膜。
3.氯丁橡膠(Neoprene)……應用于無腐蝕液體的廉價普通膈膜。
4.丁晴橡膠（Buna-U）……石油/油基液體用廉價膈膜。
5.三元橡膠(3 Dollars Rubber)……在極低溫條件下有好的彎曲壽命。
6.氟化橡膠(Viton)……在極高溫條件下有好的彎曲壽命，用以輸送芳香族或氯化烴及酸性液體。
QBK氣動鋁合金泵性能
規 格
型 號 |
進口
口徑 |
流量 |
最大
流量 |
揚程 |
吸程 |
最大允許通
過顆粒直徑 |
最大供
氣壓力 |
最大空氣
消耗量 |
mm |
m/h |
L/Min |
m |
m |
mm |
kg/cm |
m3/min |
QBK-10L |
10 |
0-0.8 |
20 |
50 |
5 |
1 |
6 |
0.3 |
QBK-15L |
15 |
0-1 |
20 |
50 |
5 |
1 |
6 |
0.3 |
QBK-25L |
25 |
0-2.4 |
100 |
50 |
5 |
2.5 |
6 |
0.6 |
QBK-40L |
40 |
0-8 |
140 |
50 |
5 |
4.5 |
6 |
0.6 |
QBK-50L |
50 |
0-12 |
240 |
50 |
5 |
8 |
6 |
0.9 |
QBK-65L |
65 |
0-16 |
280 |
50 |
5 |
8 |
6 |
0.9 |
QBK-80L |
80 |
0-24 |
400 |
50 |
5 |
10 |
6 |
1.5 |
QBK-100L |
100 |
0-30 |
480 |
50 |
5 |
10 |
6 |
1.5 |
QBK氣動鋁合金泵安裝
1、氣動隔膜泵振動極其輕微，一般情況可不裝底腳螺栓。
2、如壓縮空氣有臟物進入，將會影響泵的正常啟動，建議用戶加裝氣動三聯件。
3、更換隔膜時，須將泵內腕連桿，鉛套清洗干凈，并不要損壞白色四氟密封圈，按原樣裝好，即可使用。
4、在抽吸易凍結的介質時，應在泵的進口處裝閥門，當停止用泵時，先將該閥關閉，然后再開泵數分鐘，將泵體介質排凈為止以免造成下次開泵困難。 |
