在隔膜泵的兩個對稱工作腔中，各裝有一塊有彈性的隔膜，聯桿將兩塊隔膜結成一體，壓縮空氣從泵的進氣接頭進入后，推動兩個工作腔內的隔膜，驅使聯桿聯接的兩塊隔膜同步運動。與此同時，另一工作腔中的氣體則從隔膜的背后排出泵外。一旦到達行程終點。配氣機構則自動地將壓縮空氣引入另一個工作腔，推動隔膜朝相反方向運動，這樣就形成了兩個隔膜的同步往復運動。每個工作腔中設置有兩個單向球閥，隔膜的往復運動，造成工作腔內容積的改變，迫使兩個單向球閥交替地開啟和關閉，從而將液體連續地吸入和排出。

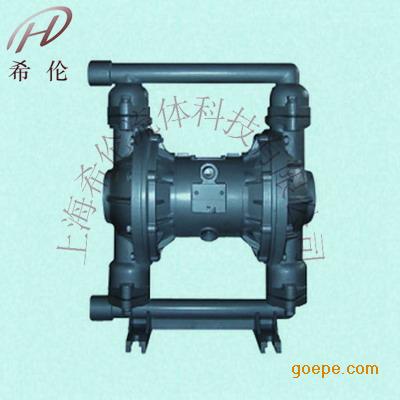

  QBK鋁合金隔膜泵是我公司開發的第三代氣動隔膜泵，具有使用壽命長，不會停頓等優點，它既能抽送流動的液體，又能輸送一些不易流動的介質，具有自吸泵、潛水泵、屏蔽泵、輸送泵、泥漿泵和雜質泵等輸送機械的許多優點。

 1、不需灌引水．吸程高達5m．揚程達70m．出口壓力≥6bar。

 2、流動寬敞，通過性能好．允許通過最大顆粒直徑達10mm。抽送泥漿、雜質時，對泵磨損甚微；

 3、揚程、流量可通過氣閥開度實現無級調節(氣壓調節在1～7bar之間)：

 4、氣動隔膜泵無旋轉部件，沒有軸封，隔膜把抽送的介質與泵的運動部件、工件介質完全隔開，所輸送的介質不會向外泄漏。所以抽送有毒、易揮發或腐蝕性介質時，不會造成環境污染和危害人身安全；

 5、使用方便、工作可靠、開停只需簡單地打開和關閉氣體閥門．即使由于意外情況而長時間無介質運行或突然停機泵



      1.QBK氣動隔膜泵吸花生醬、泡菜、土豆泥、小紅腸、果醬、蘋果醬、巧克力等。

　　 2.鋁合金油漆泵吸油漆、樹膠、顏料。

　　 3.氣動打膠泵吸粘合劑和膠水、全部種類可用泵吸取。

　　 4.各種瓦、瓷、磚器及陶器釉漿。

　　 5.鋁合金濃漿泵吸油井鉆好后，用泵吸沉積物及灌漿。

　　 6.鋁合金涂料泵吸各種乳劑和填料。

　　 7.泵吸各種污水。

　　 8.用泵為油輪，駁船清倉吸取倉內污水。

　　 9.鋁合金上料泵吸啤酒花及發酵粉稀漿、糖漿、糖蜜。

　　 10.氣動泥漿泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。

　　 11.各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。

　　 12.耐腐蝕氣動隔膜泵吸各種強酸、強堿、強腐蝕液體。

　　 13.各種劇毒、易燃、易揮發液體。

　　 14.各種橡膠漿。

　　 15.各種高溫液體最高可耐150℃。

　　 16.作為各種固液體分離設備的前級送壓裝置

名稱	型號	進出口徑 （mm）	流量 （m3/h）	揚程 （m）	吸程 （m）	最大允許 通過顆粒 φ（mm）	最大供 氣壓 （kgf/cm2）	最大空氣消耗量 （m3/min）
鋁 合 金 隔 膜 泵	QBK-10	10	0.8	50	5	1	2-7	0.3
	QBK-15	15	1	50	5	1	2-7	0.3
	QBK-25	25	2.4	50	7	2.5	2-7	0.6
	QBK-40	40	8	50	7	4.5	2-7	0.6
	QBK-50	50	12	50	7	8	2-7	0.9
	QBK-65	65	16	50	7	8	2-7	0.9
	QBK-80	80	24	50	7	10	2-7	1.5
	QBK-100	100	30	50	7	10	2-7	1.5



型號	A	B	C	D	E	H1	H2	H3	H	螺紋
QBK-10	135	48	218	144	12	34	176	10	226	3/8"
QBK-15	135	48	218	144	12	34	176	10	226	1/2"
QBK-25	236	145	381	248	12	46	344	18	412	1"
QBK-40	236	145	381	248	12	50	348	18	428	1"
QBK-50	320	220	518	347	14	50	521	27	609	2"
QBK-65	320	220	518	347	14	50	521	27	609	21/2"
QBK-80	360	240	634	455	18	96	696	50	842	3"

七、QBK鋁合金隔膜泵訂貨說明

 1.產品名稱，2.產品型號，3.產品規格，4.產品材質，5.產品流量，6.產品揚程，7.使用介質，8.如果使用單位已經選擇型號規格請與我公司直接訂貨。
