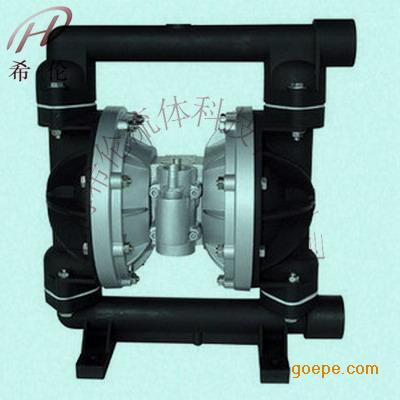

在氣動隔膜泵的兩個對稱工作腔中，各裝有一塊有彈性的隔膜6，聯桿7將兩塊隔膜結成一體，壓縮空氣從泵的進氣接頭1進入配氣閥3后，推動兩個工作腔內的隔膜，驅使聯桿聯接的兩塊隔膜同步運動。與此同時，另一工作腔中的氣體則從隔膜的背后排出泵外。一旦到達行程終點。配氣機構則自動地將壓縮空氣引入另一個工作腔，推動隔膜朝相反方向運動，這樣就形成了兩個隔膜的同步往復運動。每個工作腔中設置有兩個單向球閥4，隔膜的往復運動，造成工作腔內容積的改變，迫使兩個單向球閥交替地開啟和關閉，從而將液體連續地吸入和排出。



        1.QBY工程塑料氣動隔膜泵吸花生醬、泡菜、土豆泥、小紅腸、果醬、蘋果醬、巧克力等。

　　 2.四氟氣動油漆泵吸油漆、樹膠、顏料。

　　 3.氣動打膠泵吸粘合劑和膠水、全部種類可用泵吸取。

　　 4.各種瓦、瓷、磚器及陶器釉漿。

　　 5.工程塑料氣動濃漿泵吸油井鉆好后，用泵吸沉積物及灌漿。

　　 6.工程塑料氣動涂料泵吸各種乳劑和填料。

　　 7.泵吸各種污水。

　　 8.用泵為油輪，駁船清倉吸取倉內污水。

　　 9.工程塑料氣動上料泵吸啤酒花及發酵粉稀漿、糖漿、糖蜜。

　　 10.氣動泥漿泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。

　　 11.耐腐蝕氣動隔膜泵吸各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。

　　 12.耐酸堿氣動隔膜泵吸各種強酸、強堿、強腐蝕液體。

　　 13.防爆氣動隔膜泵各種劇毒、易燃、易揮發液體。

　　 14.各種橡膠漿。

　　 15.各種高溫液體最高可耐150℃。

　　 16.作為各種固液體分離設備的前級送壓裝置

名稱	型號	進出口徑 （mm）	流量 （m3/h）	揚程 （m）	吸程 （m）	最大允許 通過顆粒 φ（mm）	最大供 氣壓 （kgf/cm2）	最大空氣消耗量 （m3/min）
工 程 塑 料 氣 動 隔 膜 泵	QBY-10	10	0.8	50	5	1	2-7	0.3
	QBY-15	15	1	50	5	1	2-7	0.3
	QBY-25	25	2.4	50	7	2.5	2-7	0.6
	QBY-40	40	8	50	7	4.5	2-7	0.6
	QBY-50	50	12	50	7	8	2-7	0.9
	QBY-65	65	16	50	7	8	2-7	0.9
	QBY-80	80	24	50	7	10	2-7	1.5
	QBY-100	100	30	50	7	10	2-7	1.5



型 號	A	B	C	D	E	H1	H2	H3	H	螺紋式	法蘭式
										NPT/RC	D1	D2	D3	D	n	d
QBY-10	135	48	218	144	12	34	176	10	226	1/2	-	-	-	-	-	-
QBY-15	135	48	218	144	12	34	176	10	226	1/2	-	-	-	-	-	-
QBY-25	236	145	381	248	12	46	344	18	412	1	-	-	-	-	-	-
QBY-40	236	145	381	248	12	46	344	18	412	1 1/2	-	-	-	-	-	-
QBY-50	320	220	518	347	14	50	521	27	609	2	84	50	125	165	4	18
QBY-65	320	220	518	347	14	50	521	27	609	2 1/2	84	50	125	165	4	18
QBY-80	360	240	634	455	18	96	696	50	842	3	118	80	160	200	8	18
QBY-100	360	240	634	455	18	96	696	50	842		118	80	160	200	8	18

 　 （一）、泵在運轉但流量過低

         1 、檢查泵體是否有空蝕斑象，調整壓縮空氣的進口壓力。降低泵體的運轉速度來調整粘度和濃度較大的液體。

 　　2 、檢查閥球是否被卡住。如果輸送的液體與閥球材質不相吻合。閥球?qū)?huì)脹大。請更換合適材質的閥球與閥座。 　 　         3 、請檢查入口管道是否被堵塞。

 　 （二）、氣動氣動隔膜泵無法啟動或動作緩慢

　 　1、檢查過濾、調壓和潤滑裝置和空氣入口過濾網是否被堵塞。

  　　2、檢查氣閥是否被雜質卡住，請將氣閥拆下并清洗干凈，查看氣閥內的活塞是否有劃傷的痕跡。如果活塞表面光亮而不黑純，表示已磨損需要更換活塞和“O”型環。傷的 痕跡。如果活塞表面光亮而不黑純，表示已磨損需要更換活塞和“O”型環。請重新更換新品

 　 　3、檢查主軸和“O”型環是否有刮傷、磨損和壓扁的痕跡，如有損壞請更換。

　　（三）、液體從氣室排出口漏出

　 　 1 、請檢查隔膜是否破裂。

   　　2 、檢查隔膜是否正確安裝和鎖緊。

 　 （四）、出口液休中含有大量氣泡

　 　1 、請檢查隔膜是否破裂。

 　　2 、檢查泵體和管路是否泄漏。



七、QBY工程塑料氣動隔膜泵使用注意事項

 1.本泵振動極其輕微，一般情況可不裝底腳螺栓。

2.如壓縮空氣有臟物進入，將會影響泵的正常啟動，建議用戶加裝氣動三聯件。

3.在抽吸易凍結的介質時，應在泵的進口處裝閥門，當停止用泵時，先將該閥關閉，然后再開泵數分鐘，將泵體介質排凈為止以免造成下次開泵困難。
