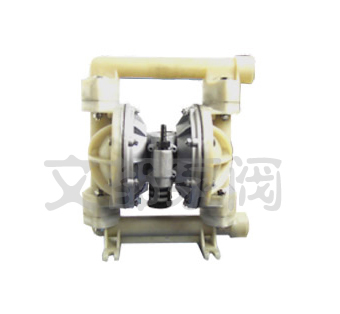

一、產品概述:
QBY型工程塑料氣動隔膜泵是一種新型輸送機械，是目前國內最新穎的一種泵類。采用壓縮空氣為動力源，對于各種腐蝕性液體，帶顆粒的液體，高粘度、易揮發、易燃、劇毒的液體，均能予以抽光吸盡。其性能參數與聯邦德國的WLLDENPVMPS、美國的MARIOWPUMPS相近。
目前已形成系列化生產，共有八種規格直徑：φ10mm（3/8’）、φ15mm（1/2’）、φ25mm（1’）、φ40mm（11/2’）、φ50mm（2’）、φ65mm（21/2’）、φ80mm（3’）、φ100mm（4’）。四種材質：鋁合金、鑄鐵、不銹鋼、工程塑料。隔膜泵根據不同液體介質分別采用丁晴橡膠、氯丁橡膠、氟橡膠、聚四氟乙烯隔膜。以滿足不同用戶的需要。
該泵自1986年投產以來，已被國內一千多家石油、化工、電子、陶瓷、紡織系統單位采用，安置在各種特殊場合，用來抽送種常規泵不能抽吸的介質，均取得了滿意的效果。
二、型號意義:
三、使用范圍:
1.泵吸花生醬、泡菜、土豆泥、小紅腸、果醬、蘋果醬、巧克力等。
2.泵吸油漆、樹膠、顏料。
3.粘合劑和膠水、全部種類可用泵吸取。
4.各種瓦、瓷、磚器及陶器釉漿。
5.油井鉆好后，用泵吸沉積物及灌漿。
6.泵吸各種乳劑和填料。
7.泵吸各種污水。
8.用泵為油輪，駁船清倉吸取倉內污水。
9.啤酒花及發酵粉稀漿、糖漿、糖蜜。
10.泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。
11.各種橡膠漿。
12.各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。
13.各種劇毒、易燃、易揮發液體。
14.各種強酸、強堿、強腐蝕液體。
15.各種高溫液體最高可耐150℃。
16.作為各種固液體分離設備的前級送壓裝置.
四、結構說明:
 |
1
|
進氣口
|
6
|
隔膜片
|
11
|
排氣口
|
2
|
配氣閥體
|
7
|
連桿
|
|
|
3
|
配氣閥
|
8
|
連桿銅套
|
|
|
4
|
圓球
|
9
|
中間支架
|
|
|
5
|
球座
|
10
|
泵進口
|
|
|
|
五、QBY型工程塑料氣動隔膜泵性能參數:
型 號
|
流量
m3/h
|
揚程
m
|
出口壓力
kgf/cm2
|
吸程
m
|
最大允許
通過顆粒
φ(mn)
|
最大供氣壓
Kgf/cm2
|
最大空氣
消耗量
m3/min
|
QBY-10
|
0～0.8
|
0～50
|
6
|
5
|
1
|
7
|
0.3
|
QBY-15
|
0～1
|
0～50
|
6
|
5
|
1
|
7
|
0.3
|
QBY-25
|
0～2.4
|
0～50
|
6
|
7
|
2.5
|
7
|
0.6
|
QBY-40
|
0～8
|
0～50
|
6
|
7
|
4.5
|
7
|
0.6
|
QBY-50
|
0～12
|
0～50
|
6
|
7
|
8
|
7
|
0.9
|
QBY-65
|
0～16
|
0～50
|
6
|
7
|
8
|
7
|
0.9
|
QBY-80
|
0～24
|
0～50
|
6
|
7
|
10
|
7
|
1.5
|
QBY-100
|
0～30
|
0～50
|
6
|
7
|
10
|
7
|
1.5
|
六、QBY型工程塑料氣動隔膜泵安裝尺寸:
型號
|
A
|
B
|
C
|
D
|
H
|
H1
|
H2
|
Φ
|
底肢
螺栓
|
泵進口尺寸
|
泵出口尺寸
|
進氣口
外徑
|
重量
(kg)
|
QBY-10
|
140
|
-
|
180
|
150
|
225
|
18
|
200
|
-
|
Φ8
|
3/8’(絲扣)
|
3/8’(絲扣)
|
8
|
7
|
QBY-15
|
140
|
-
|
180
|
150
|
225
|
18
|
200
|
-
|
Φ8
|
1/2’(絲扣)
|
1/2’(絲扣)
|
8
|
7
|
QBY-25
|
220
|
170
|
365
|
200
|
480
|
45
|
460
|
-
|
Φ10
|
1’(絲扣)
|
1’(絲扣)
|
10
|
20
|
QBY-40
|
220
|
170
|
365
|
250
|
480
|
45
|
460
|
-
|
Φ10
|
11/2’(絲扣)
|
11/4’(絲扣)
|
10
|
24
|
QBY-50
|
340
|
230
|
570
|
340
|
740
|
80
|
700
|
110
|
Φ12
|
2’(法蘭)
|
2’(法蘭)
|
14
|
50
|
QBY-65
|
340
|
230
|
570
|
340
|
740
|
80
|
700
|
110
|
Φ12
|
21/2’(法蘭)
|
21/2’(法蘭)
|
14
|
56
|
QBY-80
|
360
|
240
|
600
|
450
|
900
|
105
|
860
|
175
|
Φ14
|
3’(法蘭)
|
3’(法蘭)
|
16
|
70
|
QBY-100
|
360
|
240
|
600
|
450
|
930
|
105
|
860
|
750
|
Φ14
|
4’(法蘭)
|
4’(法蘭)
|
16
|
78
|
|
